Model nomor.: | FTTH GJYFJH | Jenis serat:: | Simpleks dan Dupleks |
---|---|---|---|
Aplikasi: | Jaringan FTTH FTTB FTTX | Jenis Konektor: | ST SC LC FC |
panjangnya: | Disesuaikan | Bahan: | PVC, LSZH |
Cahaya Tinggi: | Nylon FTTH Drop Cable,G657A2 Ftth Drop Fiber Optic Cable,G657B3 Ftth Drop Fiber Optic Cable |

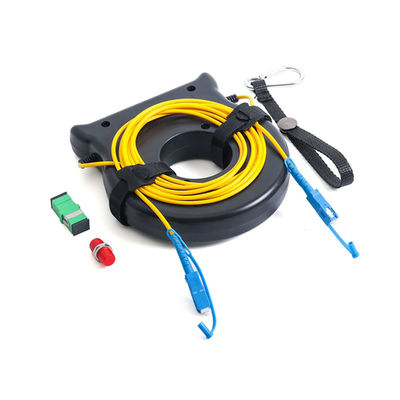

Kabel Patch Serat Optik Tak Terlihat
1. Mengatasi lingkungan indoor rumah, kantor, toko komersial, dll yang telah direnovasi.
2. Tanpa merusak karya dekorasi yang telah selesai, tanpa mempengaruhi atau sedikit mempengaruhi efek dekorasi.
3. Tidak perlu memakai pipa, tidak ada lubang, tidak ada paku keling dan metode pemasangan lainnya.
4. Sepanjang garis sudut, pintu dan jendela, tepi jendela, dll., Perpanjang serat ke rumah dan ke sudut ruangan mana pun.
5. Tidak hanya indah, tetapi juga dapat dipasang dengan cepat dan mudah dengan sedikit gangguan terhadap penghuni, dan dapat sangat mengurangi kesulitan konstruksi dan biaya material.
Fitur
Kerugian penyisipan rendah, kerugian pengembalian tinggi
Daya tahan mekanik yang sangat baik
Kredibilitas dan stabilitas tinggi
Baik dalam pengulangan dan pertukaran
Aplikasi
Jaringan komunikasi serat optik
Jaringan akses optik
Jaringan pemrosesan data
Instalasi tempat
Karakteristik Optik (G657A2)
Karakteristik | Kondisi | Nilai yang Ditentukan | Satuan |
Karakteristik geometris | |||
Diameter kelongsong | 125,0 ± 0,7 | m | |
Kelongsong non-lingkaran | 0,7 | % | |
Diameter lapisan: | 245±5 | m | |
Kesalahan konsentrisitas pelapis / kelongsong | 12 | m | |
Lapisan tidak melingkar | 6.0 | % | |
Kesalahan konsentrisitas inti / kelongsong | 0,5 | m | |
Keriting | 4 | m | |
Karakteristik optik | |||
1310nm | 0,35 | dB/km | |
1383nm | 0,35 | dB/km | |
1550nm | 0.21 | dB/km | |
redaman | 1625nm | 0.23 | dB/km |
Atenuasi vs. Panjang Gelombang | 1525~1575nm | 0,02 | MHz*km |
maks.Sebuah perbedaan | |||
1285 ~ 1330nm | 0.03 | MHz*km | |
Panjang gelombang dispersi nol | 1300~1324 | nm | |
Kemiringan dispersi nol | 0,092 | ps/(nm2*km) | |
Dispersi mode polarisasi | |||
serat individu maksimum PMD | 0.1 | ps/km1/2 | |
Nilai tautan desain PMD | 0,06 | ps/km1/2 | |
Kekuatan tipikal | 0,04 | ps/km1/2 | |
Panjang gelombang potong kabel | 1260 | nm | |
Diameter bidang mode | 1550nm | 9.3~10.3 | m |
1310nm | 8.4~9.3 | m | |
Indeks bias golongan | 1550nm | 1.467 | |
1310nm | 1.466 | ||
Karakteristik lingkungan | 1310nm, 1550nm & 1625nm | ||
Siklus suhu | -60℃ hingga +85 | 0,05 | dB/km |
Siklus suhu-kelembaban | -10℃ hingga +85, | 0,05 | dB/km |
4% hingga 98% RH | |||
Perendaman air | 23℃, 30 hari | 0,05 | dB/km |
Panas kering | 85℃, 30 hari | 0,05 | dB/km |
Panas lembab | 85℃, 85% RH, 30 hari | 0,05 | dB/km |
Spesifikasi mekanik | |||
Tes bukti | 9.0 | N | |
1.0 | % | ||
100 | kpsi | ||
Kerugian akibat tekukan makro | |||
1 Putaran @5mm Radius | 1550nm | 0.15 | dB |
1 Putaran @5mm Radius | 1625mm | 0.45 | dB |
1 Putaran @7.5mm Radius | 1550nm | 0,08 | dB |
1 Putaran @7.5mm Radius | 1625mm | 0,25 | dB |
1 Putaran @10mm Radius | 1550nm | 0.03 | dB |
1 Putaran @10mm Radius | 1625mm | 0,10 | dB |
Kekuatan strip pelapis | Gaya rata-rata tipikal | 1.5 | N |
Kekuatan puncak | 1.3 8.9 | N | |
Parameter kerentanan korosi tegangan dinamis | 27 |
Spesifikasi
SPESIFIKASI | SATUAN | 4F | 6F | 8F | 12F | 24F |
Diameter Kabel Nominal | mm | 5.8 | 6.2 | 6.8 | 6.6 | 8.2 |
Berat Nominal | kg/km | 28 | 33 | 36 | 41 | 58 |
Kisaran suhu | °C | -10 hingga 70 | ||||
Ketegangan Tarik Maks | N | 600 | 600 | 600 | 600 | 900 |
Maks.Crush Resistance | N/100 mm | 500 | 500 | 500 | 500 | 500 |
Naksir Jangka Panjang | N/100 mm | 250 | 250 | 250 | 250 | 250 |
min.Radius Tekuk – Di Bawah Beban | mm | 120 | 124 | 136 | 144 | 160 |
min.Radius Tekuk – Tanpa Beban | mm | 89 | 93 | 102 | 108 | 120 |
Kode Warna untuk serat & tabung | Biru, Oranye, Hijau, Coklat, Abu-abu, Putih, Merah, Hitam, Kuning, Ungu, Merah Muda, Aqua |
