Deskripsi Produk

Riser Distribusi Penyangga Ketat Dalam / Luar Ruangan OFNR Kabel Serat Optik

Keterangan

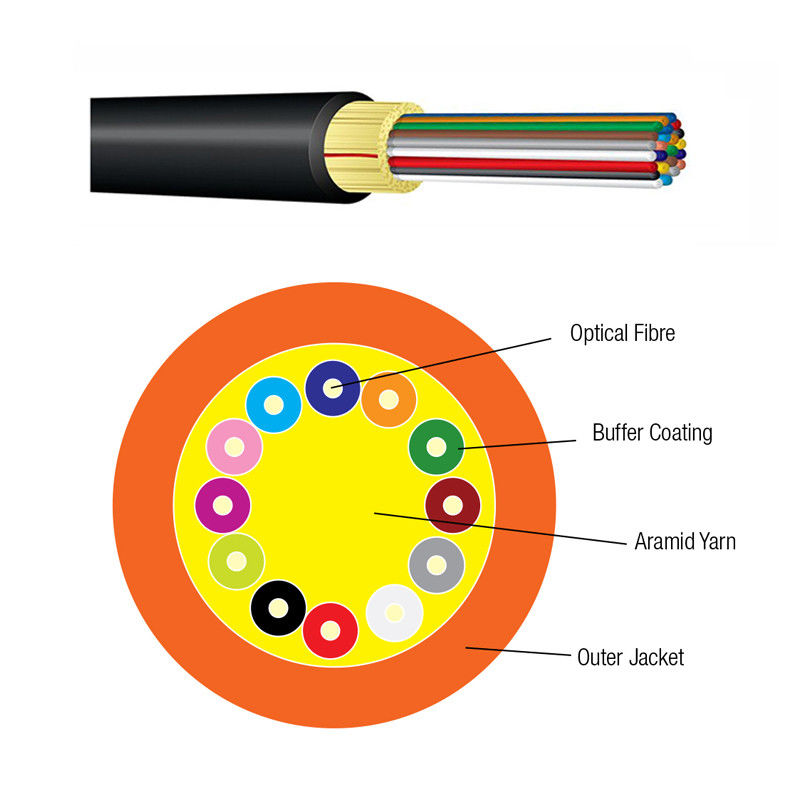

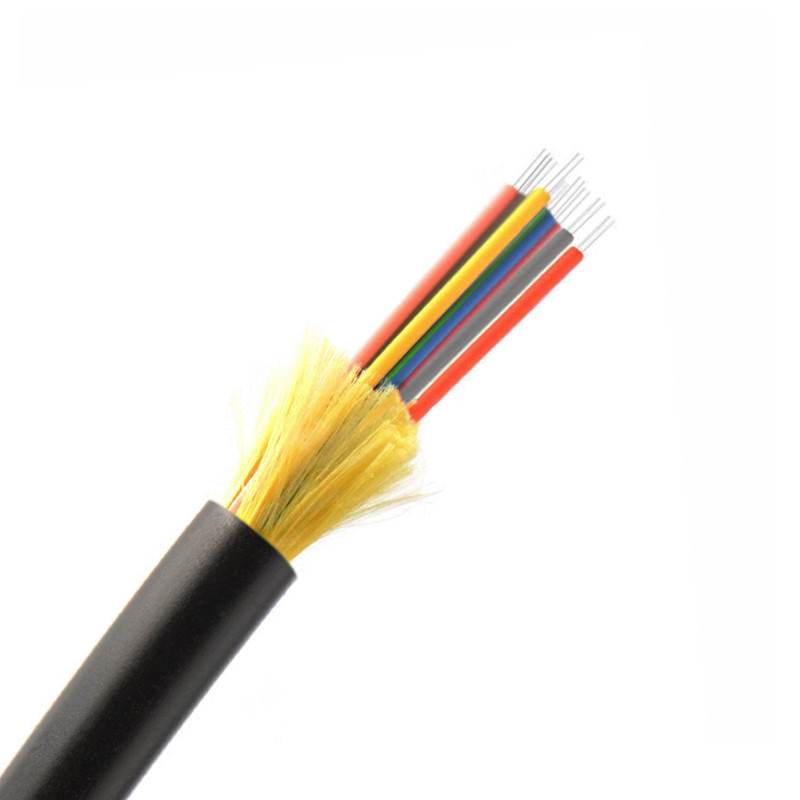

Kabel Fiber Optic Riser adalah kabel dalam/luar ruangan yang tahan api, tahan UV, dirancang untuk aplikasi antena, saluran, dan langsung tanpa memerlukan sambungan transisi saat memasuki gedung.Tersedia dalam jumlah serat 1-24 serat, konstruksi buffer ketat memfasilitasi penghentian lebih mudah untuk aplikasi jumlah serat rendah di jaringan area lokal (LAN) dan menghilangkan kebutuhan akan kit fan-out.Desainnya menampilkan Serat Buffered TBII berkode warna 900 m TIA-598 untuk memudahkan identifikasi, pengupasan yang konsisten, dan penghentian langsung.Tersedia dalam versi 50 m, 62,5 m, mode tunggal dan hibrida, desain kabel memenuhi kriteria uji ICEA S-104-696 dan juga OFNR dan FT-4 terdaftar untuk penggunaan riser dan tujuan umum.Diameter kecil dan radius tikungan kabel memungkinkan pemasangan yang mudah di area terbatas ruang sementara teknologi pemblokiran air yang inovatif sangat ideal untuk aplikasi OSP.

Fitur

buffer ketat 900um
Benang aramid pemblokiran air memberikan kekuatan yang cukup pada kabel untuk menghindari kerusakan selama pemasangan
sarung LSZH
Ripcord di bawah selubung luar untuk memudahkan melepas jaket LSZH
Anggota kekuatan benang aramid
Cetak jaket memastikan identifikasi produk dan kompatibilitas serat
Buffer strip secara konsisten antara 3,5 - 5 lbs-f, berguna untuk penghentian di tempat
100% Diinspeksi dan Diuji secara Optik agar kompatibel
Sesuai RoHS

Aplikasi

Dirancang untuk digunakan di Lingkungan Indoor & Outdoor dalam Sistem Pengkabelan Terstruktur untuk tulang punggung dan atau interkoneksi bangunan.
Kabel ini menggabungkan sifat pemblokiran air 'Kering' yang cocok untuk penggunaan eksternal yang dilindungi di baki tertutup, saluran, saluran bawah tanah dan terowongan.
Jaket berwarna memiliki ketahanan UV yang berkurang jika dibandingkan dengan Hitam.

Karakteristik Optik (G657A2)

Karakteristik	Kondisi	Nilai yang Ditentukan	Satuan
Karakteristik geometris
Diameter kelongsong	125,0 ± 0,7	m
Kelongsong non-lingkaran	0,7	%
Diameter lapisan:	245±5	m
Kesalahan konsentrisitas pelapisan / kelongsong	12	m
Lapisan tidak melingkar	6.0	%
Kesalahan konsentrisitas inti / kelongsong	0,5	m
Keriting	4	m
Karakteristik optik
1310nm	0,35	dB/km
1383nm	0,35	dB/km
1550nm	0.21	dB/km
redaman	1625nm	0.23	dB/km
Atenuasi vs. Panjang Gelombang	1525~1575nm	0,02	MHz*km
maks.Sebuah perbedaan	1525~1575nm	0,02	MHz*km
1285 ~ 1330nm	0.03	MHz*km
Panjang gelombang dispersi nol	1300~1324	nm
Kemiringan dispersi nol	0,092	ps/(nm2*km)
Dispersi mode polarisasi
serat individu maksimum PMD	0.1	ps/km1/2
Nilai tautan desain PMD	0,06	ps/km1/2
Kekuatan tipikal	0,04	ps/km1/2
Panjang gelombang potong kabel	1260	nm
Diameter bidang mode	1550nm	9.3~10.3	m
1310nm	8.4~9.3	m
Indeks bias golongan	1550nm	1.467
1310nm	1.466
Karakteristik lingkungan	1310nm, 1550nm & 1625nm
Siklus suhu	-60℃ hingga +85	0,05	dB/km
Siklus suhu-kelembaban	-10℃ hingga +85,	0,05	dB/km
Siklus suhu-kelembaban	4% hingga 98% RH	0,05	dB/km
Perendaman air	23℃, 30 hari	0,05	dB/km
Panas kering	85℃, 30 hari	0,05	dB/km
Panas lembab	85℃, 85% RH, 30 hari	0,05	dB/km
Spesifikasi mekanis
Tes bukti	9.0	N
1.0	%
100	kpsi
Kerugian akibat tekukan makro
1 Putaran @5mm Radius	1550nm	0,15	dB
1 Putaran @5mm Radius	1625mm	0.45	dB
1 Putaran @7.5mm Radius	1550nm	0,08	dB
1 Putaran @7.5mm Radius	1625mm	0,25	dB
1 Putaran @10mm Radius	1550nm	0.03	dB
1 Putaran @10mm Radius	1625mm	0,10	dB
Kekuatan strip pelapis	Gaya rata-rata tipikal	1.5	N
Kekuatan puncak	1.3 8.9	N
Parameter kerentanan korosi tegangan dinamis	27

Spesifikasi

SPESIFIKASI	SATUAN	4F	6F	8F	12F	24F
Diameter Kabel Nominal	mm	5.8	6.2	6.8	6.6	8.2
Berat Nominal	kg/km	28	33	36	41	58
Kisaran suhu	°C	-10 hingga 70
Ketegangan Menarik Maks	N	600	600	600	600	900
Maks.Resistensi Hancur	N/100 mm	500	500	500	500	500
Naksir Jangka Panjang	N/100 mm	250	250	250	250	250
min.Radius Tekuk – Di Bawah Beban	mm	120	124	136	144	160
min.Radius Tekuk – Tanpa Beban	mm	89	93	102	108	120
Kode Warna untuk serat & tabung	Biru, Oranye, Hijau, Coklat, Abu-abu, Putih, Merah, Hitam, Kuning, Ungu, Merah Muda, Aqua

Label:

Tempat asal:	CINA
Nama merek:	SKYLYNN or OEM, ODM
Sertifikasi:	ISO, ROHS, CE

Kuantitas min Order:	2KM
Kemasan rincian:	DRUM KAYU, KARTON
Waktu pengiriman:	5-10 HARI
Syarat-syarat pembayaran:	T/T, L/C, UNI BARAT
Menyediakan kemampuan:	100.000 inti
