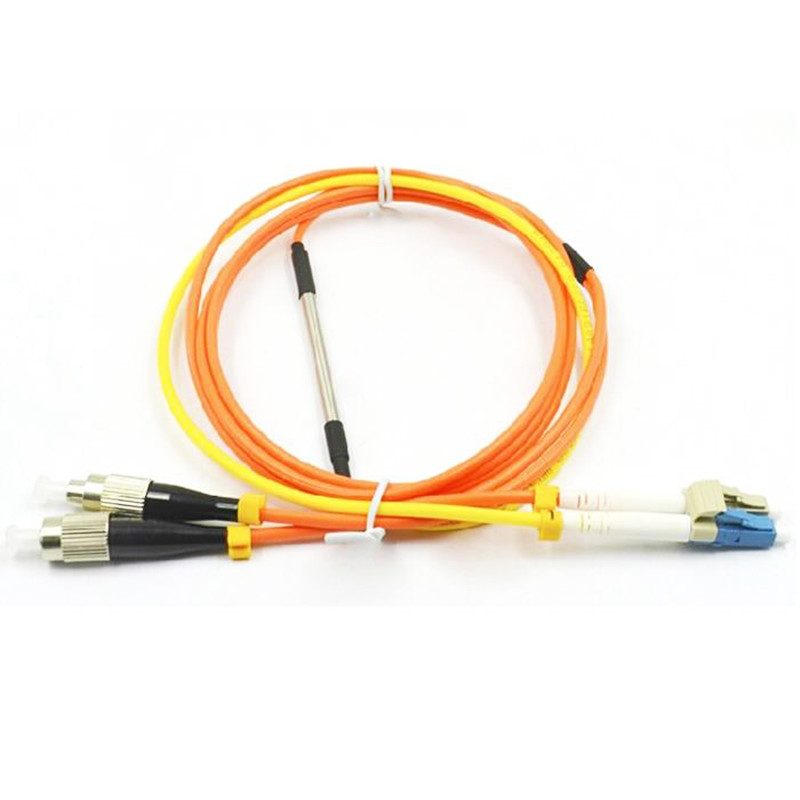

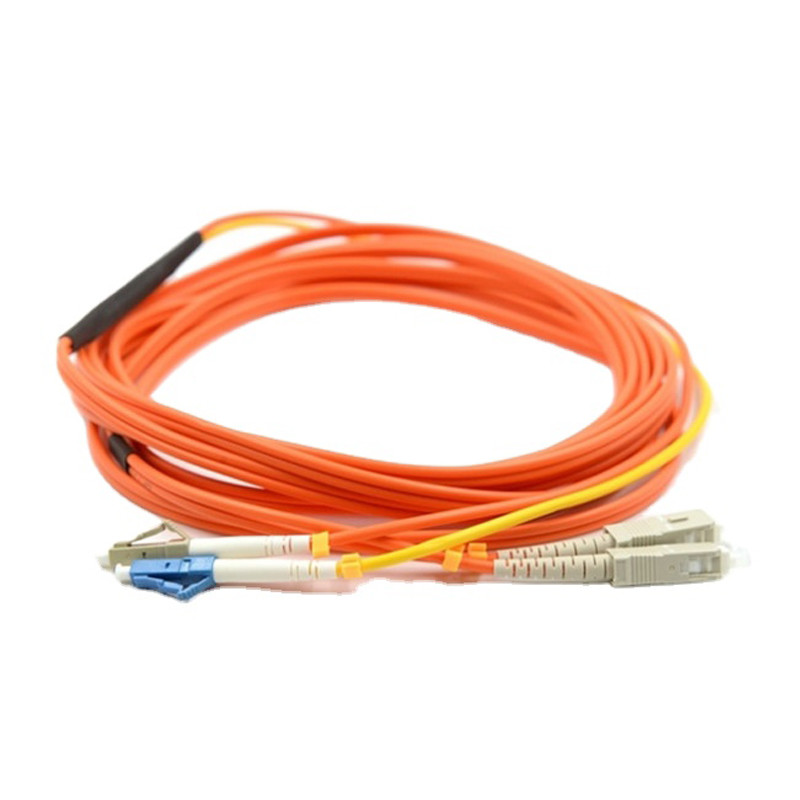

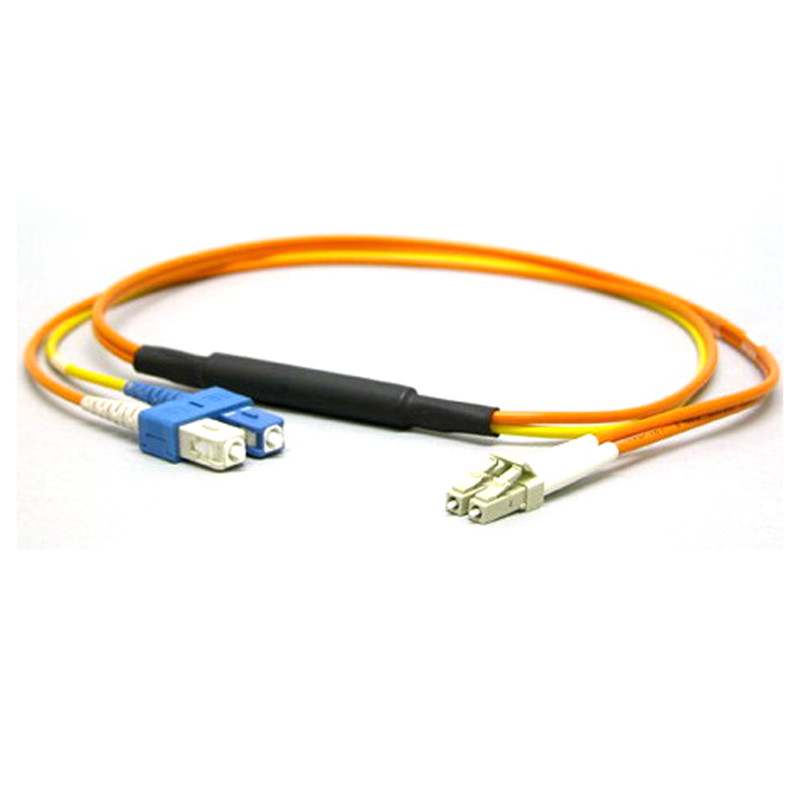

Serat Optik Kabel Patch Multimode ke Singlemode  Mode Pengkondisian Fiber Patch Lead

Mode- Pengkondisian Patchcords

Keterangan

Mode Conditioning Patchcord dirancang untuk digunakan dalam solusi Gigabit Ethernet 1000BASE-LX.

Kabel patch dupleks ini terdiri dari konektor di setiap ujungnya dengan offset serat mode tunggal ke koneksi serat multimode di salah satu dari dua ujungnya.Ini sesuai dengan standar aplikasi IEEE 802.3z.Kabel patch ini diperlukan untuk memungkinkan modul transceiver -LX 1300 nm digunakan untuk Gigabit Ethernet.
Kabel Patch Pengkondisi Mode memiliki panjang antara 2 meter dan 5 meter.Tidak praktis untuk memiliki kabel tambalan ini dengan panjang di luar batas ini.
Kabel patch pengkondisi mode menghilangkan banyak sinyal.

Fitur

• Mengonversi Singlemode LC GBIC ke Multimode SC Patch Panel

• 62,5/125 dan 8,3/125

• Jalankan 1000Base-LX Gigabit Ethernet melalui MMF dengan mengimbangi kehilangan sinyal

• Gunakan LC GBIC Singlemode Transceiver pada Multimode Fiber Backbones dengan SC patch bay

• Mengimbangi peluncuran Laser Singlemode dari pusat serat Multimode

• Garansi terbatas seumur hidup

Cara Kerja Kabel Pengkondisi Mode
Kebutuhan akan kabel patch serat optik pengkondisian ini disebabkan oleh sifat peluncuran mode tunggal dari modul transceiver-LX atau gelombang panjang (1300nm) yang digunakan untuk Gigabit Ethernet.

Meluncurkan laser mode tunggal ke tengah serat multimode dapat menyebabkan beberapa sinyal dihasilkan yang membingungkan penerima di ujung serat yang lain.

Dalam hal ini, kabel patch pengkondisian mode menghilangkan banyak sinyal ini dengan memungkinkan peluncuran mode tunggal diimbangi jauh dari pusat serat multimode.

Titik offset ini membuat peluncuran yang mirip dengan peluncuran LED multimode pada umumnya.(lihat diagram di bawah)

Cara Memasang Kabel Pengkondisi Mode
Jika sakelar LX gigabit Anda dilengkapi dengan konektor SC atau LC, pastikan untuk menghubungkan kaki kuning (Singlemode) kabel ke sisi transmisi, dan kaki oranye (multimode) ke sisi penerima peralatan.

Sangat penting bahwa konfigurasi ini dipertahankan pada kedua ujungnya. Pertukaran pengiriman dan penerimaan hanya dapat dilakukan di sisi pabrik kabel. (lihat diagram di bawah)

Spesifikasi
